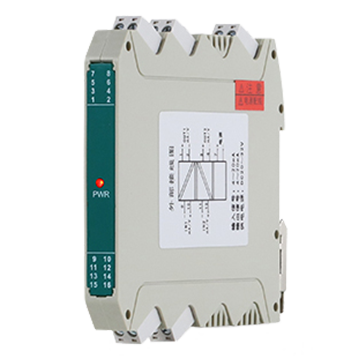

9311系列 - 标准信号隔离器
标准型


描述

9311系列信号隔离器是将危险区的电流或电压信号，经隔离变送电流或电压信号输出到安全区。



该型号隔离器需要独立供电。

技术参数
产品型号 9311
产品名称 信号隔离器
输入信号 0 ... 20 mA、4 ... 20 mA、0 ... 5 V、1 ... 5V、0 ... 10 V
输入阻抗 电流阻抗：≤ 50Ω；电压阻抗：≥ 250KΩ
最大输入电流 30 mA
最大输入电压 10.5 V DC
输出信号

0 ... 20 mA、4 ... 20 mA、0 ... 5 V、1 ... 5V、0 ... 10 V
负载阻抗（电流隔离）

0 ... 20 mA, 4 ... 20 mA: RL≤ 400Ω

0 ... 5V、1 ... 5V: RL≥ 250KΩ

0 ... 10V: RL≥ 500KΩ
负载阻抗（电压隔离）

0 ... 20 mA, 4 ... 20 mA: RL≤ 400Ω

0 ... 5V、1 ... 5V、0 ... 10 V: RL≥ 20KΩ
供电电源 20 ... 32 V DC
消耗功率 单路输出：≤ 0.8 瓦；双路输出：≤ 1.0 瓦
传输精度 @20°C

≤ 0.1% F.S.

温度系数 ≤ 0.0075% / K
响应时间 电流输入：≤ 2 毫秒；电压输入：≤ 10 毫秒
工作温度 -10 ... + 50°C
储存温度 -10 ... + 60°C
绝缘电阻(电源/输入/输出) ≥100MΩ (500VDC)
耐压测试(电源/输入/输出) 2000 V AC
耐压测试持续时间 1分钟
耐压测试频率 50 Hz
相对湿度 25 ... 85 % 相对湿度，无冷凝
防护等级 IP 20
安装方式 35毫米导轨
应用

机械制造
  化工行业
  石化行业
  石油、天然气
  工业应用

  功能
  • 电源供电：20 ... 32 V DC
  • 高精度 (0.1% F.S.)
  • 2000V AC 隔离
  • 3路隔离 (电源 / 输入 / 输出)
  • 工作温度范围：-10 ... +50°C
  • 标准 DIN35 导轨安装
