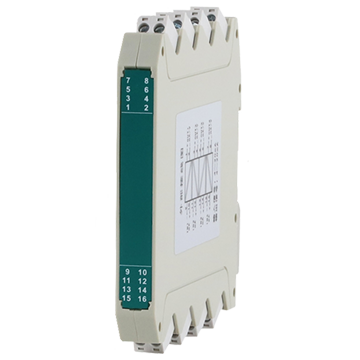

9304系列 - 无源信号隔离器
一进一出、二进二出、三进三出、四进四出


描述
9304系列无源信号隔离器是将危险区的电流信号，经隔离变送电流或电压信号输出到安全区。

该型号隔离器无需独立供电。

技术参数
产品型号 9304
产品名称 无源信号隔离器
输入信号 0 ... 20 mA、4 ... 20 mA
输入压降 2.5 V DC (Io=20 mA)
最大输入电流 50 mA
最大输入电压 30 V DC
响应电流 ＜ 50 μA
输出信号

0 ... 20 mA、4 ... 20 mA、0 ... 5 V、1 ... 5V
输出压降 2.5 V DC (Io=20 mA)
最大输出电流 35 mA
极限频率 ＜ 30 Hz
阶跃响应（10% ~ 90%） ≤ 2 ms
传输精度 @20°C

≤ 0.015% / K

加载误差 ≤ 0.02%
工作温度 -10 ... + 70°C
电源类型 无源（通过输入）
耐压测试（输入 / 输出） 2000 V AC
耐压测试(输入/输出)持续时间 1分钟
耐压测试(输入/输出)频率 50 Hz
相对湿度 5 ... 95 % 相对湿度，无冷凝
防护等级 IP 20
安装方式 35毫米导轨
应用

机械制造
  化工行业
  石化行业
  石油、天然气
  工业应用

  功能
  • 无需电源供电
  • 高精度 (0.15% F.S.)
  • 2000V AC 隔离
  • 频率响应（信号带宽）：30 赫兹 (Io=20mA)
  • 工作温度范围：-10 ... +70°C
  • 标准 DIN35 导轨安装
