| 描述 |

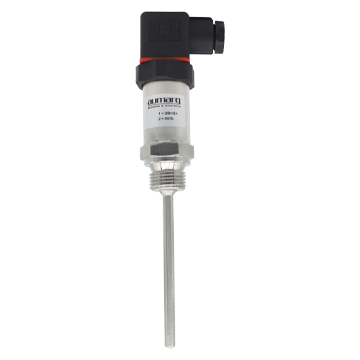

8430系列热电阻温度计用于测量气体和液体介质。
该系列热电阻温度计带整体焊接而成的护套，配有可直接安装的带螺纹的过程连接。不带过程连接的形式也可以实现。电气连接可用标准DIN L-Plug插头或M12×1导线连接。
该热电阻温度计提供Pt100信号直接输出。 |
| |
| 技术参数 |
| 产品型号 |
8430 |
| 产品名称 |
热电阻温度计 |
| 测量范围 |
-50 ... +200°C |
| 测量元件 |
Pt100 |
| 根据IEC 60751测量公差值 |
B级、A级 |
| 精度@100°C |
~1 开尔文 |
| 响应时间 |
t50 < 5秒、t90 < 10秒（适用于直径6mm传感器） |
| 探杆直径 |
6mm、8mm |
| 传感器插入深度 |
50mm、100mm、120mm、150mm（最大500mm） |
| 螺纹连接 |
G1/2"、1/2"NPT |
| 拧紧扭矩，推荐 |
20 Nm |
| 外壳材质 |
不锈钢316L |
| 过程连接材质 |
不锈钢316L |
| 探杆材质 |
不锈钢316L |
| 输出信号 |
Pt100 |
| 连接方式 |
2线制、3线制、4线制 |
| 测量电流 |
0.1 ... 1.0 mA |
| 储存温度 |
-40 ... +125°C |
| 环境温度 |
-40 ... +125°C |
| 电气连接 |
DIN L-Plug插头、M12×1插头 |
| 防护等级 |
IP65 |
| 应用 |
机械行业 |
| |
设备和罐体制造 |
| |
液压系统 |
| |
一般应用 |
| |
供热和空调技术 |
|
|
|
| |
功能 |
| |
• 测量范围从 -50°C 到 200°C |
| |
• 输出信号：2、3、4线制Pt100 |
| |
• 紧凑型尺寸 |
| |
• 电气连接：DIN L-Plug插头、M12×1插头 |
| |
• 过程连接和探杆均为不锈钢316L材质 |
| |
• 过程连接位G1/2"，1/2“NPT或其他 |
|
| |
| |
| |
|
