| 描述 |

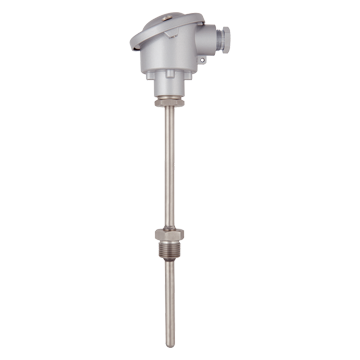

8422系列热电阻温度计可以与多种保护套管组合使用。只有在特定的应用场合，才推荐不带保护套管情况下使用。
该系列热电阻温度计带延长管，并可以更换测量元件。过程接口、输出线制、插入深度等都可以配套保护套管使用，适配于各种保护套管的尺寸和应用。
该热电阻温度计可以配套自己的温度变送器。 |
| |
| 技术参数 |
| 产品型号 |
8422 |
| 产品名称 |
热电阻温度计 |
| 测量范围 |
-50 ... +400°C |
| 测量元件 |
Pt100 |
| 根据IEC 60751测量公差值 |
B级、A级 |
| 精度@100°C |
~1 开尔文 |
| 响应时间 |
t50 < 25秒、t90 < 75秒（适用于直径11mm传感器） |
| 探杆直径 |
9mm、11mm |
| 传感器插入深度 |
50mm、100mm、150mm、200mm（最大500mm） |
| 螺纹连接 |
G1/2"、1/2"NPT |
| 拧紧扭矩，推荐 |
20 Nm |
| 测量插入件 |
可更换 |
| 延长管 |
145mm |
| 过程连接材质 |
不锈钢316 |
| 探杆材质 |
不锈钢316 |
| 输出信号 |
Pt100 |
| 连接方式 |
2线制、3线制、4线制 |
| 测量电流 |
0.1 ... 1.0 mA |
| 储存温度 |
-40 ... +125°C |
| 环境温度 |
-40 ... +125°C |
| 电气连接 |
符合 DIN 43729 标准 B 型接线盒 |
| 防护等级 |
IP65 |
| 应用 |
机械行业 |
| |
设备和罐体制造 |
| |
能源和电厂技术 |
| |
化工 |
| |
食品饮料行业 |
| |
卫生行业 |
| |
供热和空调技术 |
|
|
|
| |
功能 |
| |
• 测量范围从 -50°C 到 400°C |
| |
• 输出信号：2、3、4线制Pt100 |
| |
• 可更换测量探头 |
| |
• 带延长管 |
| |
• 过程连接和探杆均为不锈钢316材质 |
| |
• 过程连接位G1/2"，1/2“NPT或其他 |
|
| |
| |
| |
|
