| 描述 |
6363系列拉/压双向力传感器可以直接测量静态力或动态力，被广泛用于测量各种应用的拉向力和压向力。
6363系列力传感器应用于称重技术以及各类的工业应用中，精度高、安装简便（通过两个内置螺纹安装），性价比高。
其测量的力须是同轴的轴向力，且不能承受侧向力。力传感器需安装在水平面上。 |
| |
| 技术参数 |
| 产品型号 |
6363 |
| 产品名称 |

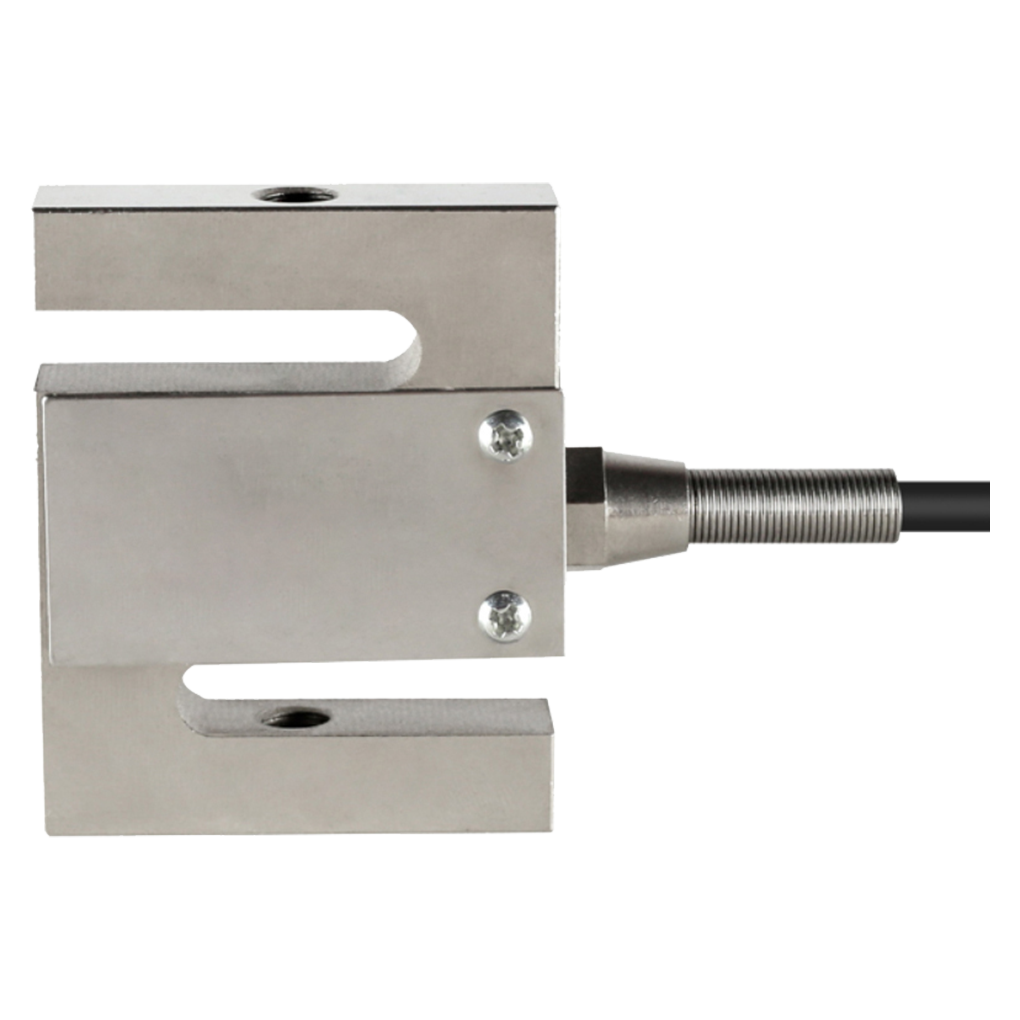

S型传感器（拉压式传感器） |
| 测量范围 |
0 ... 5 至 0 ... 5000 kg |
| 测量原理 |
应变片 |
| 零点温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 灵敏度温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 非线性 |
≤ ± 0.05% 满量程 |
| 滞后 |
≤ ± 0.05% 满量程 |
| 重复性 |
≤ ± 0.05% 满量程 |
| 蠕变（30分钟） |
≤ ± 0.05% 满量程 |
| 输出灵敏度 |
2.0 ± 5 % mV/V |
| 零点输出 |
≤ ± 2% 满量程 |
| 激励电压 |
5 ... 15 V DC |
| 输入电阻 |
385 ± 30 Ω |
| 输出电阻 |
350 ± 5 Ω |
| 绝缘电阻（100 V DC） |
≥ 5000 MΩ |
| 安全过载 |
150%满量程 |
| 极限过载 |
200%满量程 |
| 温度补偿范围 |
-10 ... +60°C |
| 工作温度范围 |
-20 ... + 80°C |
| 弹性体材质 |
铝合金或不锈钢 |
| 电缆线尺寸 |
Φ5 × 3000 毫米 |
| 防护等级 |
IP 65 |
| 应用 |
|
| |
生产线、制造厂 |
| |
测量与控制设备 |
| |
夹具和专用机械的制造 |
| |
|
|
|
|
| |
功能 |
| |
• 测量范围从5 kg 至 5000 kg |
| |
• 铝合金或不锈钢结构 |
| |
• 拉压双向应用 |
| |
• 高度低 |
| |
• 稳健设计 |
| |
• 防护等级IP65 |
|
| |
| |
| |
|
