| 描述 |

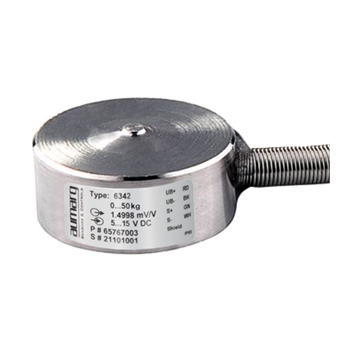

6342系列压式称重传感器量程范围高达100 kg，适合静态和动态压向力测量。凭借较低的总高度和较小的外径，该力传感器可快速安装至设备或测试仪表上，因此可广泛应用于工业领域。
对于空间受限且有压向力测量需求的区域，该力传感器是理想的选择。该产品的应用领域还包括不同目的的测试平台、制造过程的监控和控制、测试领域和实验室。
为了防止压力过载，在产品安装过程中，用户需先为该压向力传感器通电，并监控其测量值。测量的力须是同轴的轴向力，且不能承受侧向力。该压向力传感器必须在水平表面上安装。 |
| |
| 技术参数 |
| 产品型号 |
6342 |
| 产品名称 |
压式称重传感器 |
| 测量范围 |
0 ... 5 至 0 ... 100 kg |
| 测量原理 |
应变片 |
| 零点温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 灵敏度温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 非线性 |
≤ ± 0.5% 满量程 |
| 滞后 |
≤ ± 0.5% 满量程 |
| 重复性 |
≤ ± 0.1% 满量程 |
| 蠕变（30分钟） |
≤ ± 0.5% 满量程 |
| 输出灵敏度 |
1.5 ± 10 % mV/V |
| 零点输出 |
≤ ± 2% 满量程 |
| 激励电压 |
5 ... 15 V DC |
| 输入电阻 |
350 ± 10 Ω |
| 输出电阻 |
350 ± 5 Ω |
| 绝缘电阻（100 V DC） |
≥ 5000 MΩ |
| 安全过载 |
120%满量程 |
| 极限过载 |
200%满量程 |
| 温度补偿范围 |
-10 ... +60°C |
| 工作温度范围 |
-20 ... + 80°C |
| 弹性体材质 |
不锈钢 |
| 电缆线尺寸 |
≤ 20 kg：Φ2 × 1500 毫米 |
| |
≥ 30 kg：Φ3 × 1500 毫米 |
| 防护等级 |
IP 65 |
| 应用 |
自动化生产设备 |
| |
测量和控制系统 |
| |
自动化行业 |
| |
材料测试机 |
| |
模具制作 |
|
|
|
| |
功能 |
| |
• 测量范围从0 ... 5 kg 到 0 ... 100 kg |
| |
• 不锈钢结构 |
| |
• 稳健设计 |
| |
• 安装简单 |
| |
• 非常低的安装高度 |
| |
• 防护等级IP65 |
|
| |
| |
| |
|
