| 描述 |

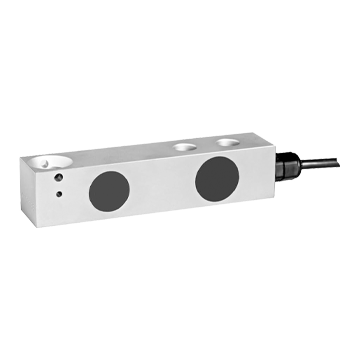

6220系列悬臂梁传感器适用于静载和动载测量要求。它们用于在各种领域的应用中测量剪切力。
6220系列悬臂梁传感器由不锈钢制成，其特性尤其适用于秤、实验室技术和舞台搭建等应用领域。
测量的力必须从中心加载，且不应产生侧向力。剪切梁必须安装在平坦表面上。 |
| |
| 技术参数 |
| 产品型号 |
6220 |
| 产品名称 |
悬臂梁传感器 |
| 测量范围 |
0 ... 91 至 0 ... 3000 kg |
| 测量原理 |
应变片 |
| 零点温度漂移 |
≤ ± 0.0122% 满量程 / 10°C |
| 灵敏度温度漂移 |
≤ ± 0.0100% 满量程 / 10°C |
| 综合误差 |
≤ ± 0.02% 满量程 |
| 非线性 |
≤ ± 0.0166% 满量程 |
| 滞后 |
≤ ± 0.0166% 满量程 |
| 蠕变（30分钟） |
≤ ± 0.0166% 满量程 |
| 输出灵敏度 |
2.0 ± 0,1% mV/V |
| 零点输出 |
≤ ± 5% 满量程 |
| 激励电压 |
5 ... 15 V DC |
| 输入电阻 |
1100 ± 50 Ω |
| 输出电阻 |
1000 ± 2 Ω |
| 绝缘电阻（100 V DC） |
≥ 5000 MΩ |
| 安全过载 |
200%满量程 |
| 极限过载 |
300%满量程 |
| 温度补偿范围 |
-10 ... +40°C |
| 工作温度范围 |
-20 ... + 65°C |
| 弹性体材质 |
17-4 PH不锈钢 |
| 密封 |
胶封 |
| 电缆线尺寸 |
Φ5 × 3000 毫米 |
| 防护等级 |
IP 67 |
| 应用 |
地磅 |
| |
定量装置 |
| |
台秤 |
| |
实验室技术 |
| |
舞台搭建 |
|
|
|
| |
功能 |
| |
• 测量范围从91 kg 至 3000 kg |
| |
• 不锈钢结构 |
| |
• 独特的盲孔设计 |
| |
• 安装简单 |
| |
• 抗偏载能力强 |
| |
• 高输入电阻 |
|
| |
| |
| |
|
