| 描述 |

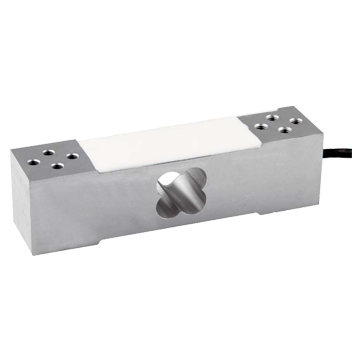

6106系列单点式传感器是专为秤台称重而设计。可将此类传感器安装在秤台下方，而无需其他构造或校准过程。
由于受力角度单一，因此单点式传感器操作简单便捷。被测力须垂直施加于单点式传感器轴上。
单点式传感器须安装在水平面上。传感器上有一个箭头符号指示允许的负载方向。 |
| |
| 技术参数 |
| 产品型号 |
6106 |
| 产品名称 |
单点式传感器 |
| 测量范围 |
0 ... 20 至 0 ... 500 kg |
| 测量原理 |
应变片 |
| 零点温度漂移 |
≤ ± 0.025% 满量程 / 10°C |
| 灵敏度温度漂移 |
≤ ± 0.025% 满量程 / 10°C |
| 非线性 |
≤ ± 0.02% 满量程 |
| 滞后 |
≤ ± 0.02% 满量程 |
| 重复性 |
≤ ± 0.02% 满量程 |
| 蠕变（30分钟） |
≤ ± 0.02% 满量程 |
| 输出灵敏度 |
2.0 ± 10% mV/V |
| 零点输出 |
≤ ± 2% 满量程 |
| 激励电压 |
5 ... 15 V DC |
| 输入电阻 |
410 ± 10 Ω |
| 输出电阻 |
350 ± 5 Ω |
| 绝缘电阻（100 V DC） |
≥ 5000 MΩ |
| 安全过载 |
120%满量程 |
| 极限过载 |
200%满量程 |
| 温度补偿范围 |
-10 ... +40°C |
| 工作温度范围 |
-20 ... + 60°C |
| 弹性体材质 |
铝合金 |
| 台面尺寸 |
450 × 450 毫米 |
| 电缆线尺寸 |
Φ5 × 1500 毫米 |
| 防护等级 |
IP 65 |
| 应用 |
小型平台称 |
| |
生产线 |
| |
仪表制造 |
| |
电子秤 |
| |
测试设备 |
| |
工业称重系统 |
|
|
|
| |
功能 |
| |
• 测量范围从 20 kg 至 500 kg |
| |
• 铝合金结构 |
| |
• 精度高 |
| |
• 安装简单 |
| |
• 抗偏载能力强 |
| |
• 简单力测量 |
|
| |
| |
| |
|
