| 描述 |

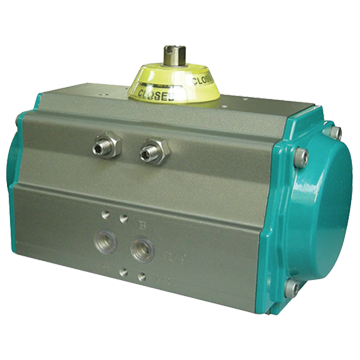

| 2640系列气动执行机构，由一个单作用或双作用的气动线性活塞执行机构构成，具有一个用于连接旋转件的内部联轴器以及一个符合 ISO 5211 的通用机械接口。当活塞在控制空气的压力作用下或复位弹簧的弹力作用下做线性运动时，驱动轴会在联轴器的作用下旋转 90°。该旋转运动可用于操作相应的调整元件，比如球阀、蝶阀等。该气动执行机构可通过2602系列的反馈开关进行监控。 |
| |
| 技术参数 |
| 产品型号 |
2640 |
| 产品名称 |
气动执行机构 |
| 回路功能 |
双作用 / 弹簧复位单作用 |
| 执行机构材质 |
铝合金 |
| 活塞材质 |
铝 |
| 密封材质 |
NBR / FPM / Silicon |
| 旋转 |
90°, 可调至 - 5°…95° |
| 控制压力 |
2,5 ... 8 bar, 最高 8 bar |
| 控制介质 |
带或不带油的过滤压缩空气 |
| 先导阀接口 |
NAMUR 型 |
| 阀杆连接 |
方形或多边形形状 ISO 5211 |
| 反馈信号接口 |
VDI / VDE 3845, UNI EN 15714-3 |
| 工作温度 |
NBR: -20°C ... +80°C；FPM: -15°C ... +150°C；Silicon: -30°C ... +80°C |
| 应用 |
石油行业 |
| |
化工行业 |
| |
冶金行业 |
| |
机械制造 |
| |
测试设备 |
| |
一般工业 |
|
|
|
| |
功能 |
| |
• 齿轮齿条设计 |
| |
• 旋转角度：90° ± 5° |
| |
• 双作用或弹簧复位单作用 |
| |
• NAMUR and ISO 5211 接口 |
| |
• 减磨轴承 |
| |
• 寿命长，免维护 |
|
| |
| |
| |
|
